英伟达显卡工程样板曝光:AD102 核心采用四组12VHPWR供电
扫一扫
分享文章到微信

扫一扫
关注99科技网微信公众号

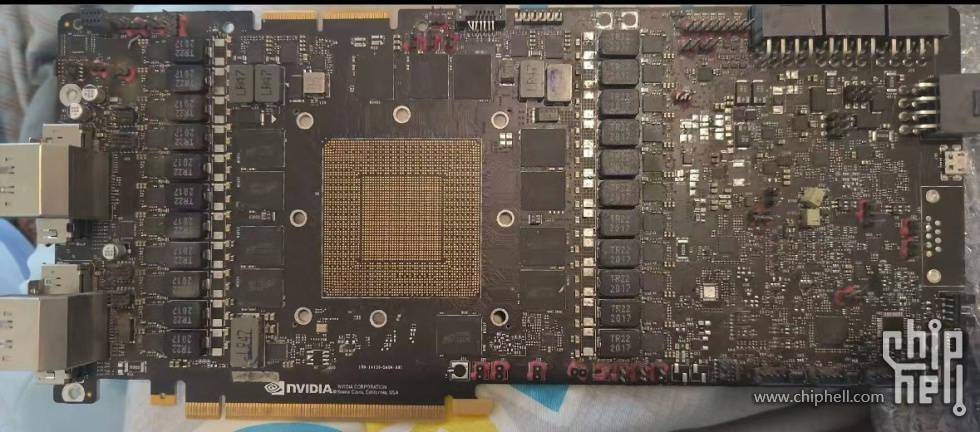

近期,Chiphell 社区的一位网友 maxreni 披露了一系列珍稀的无核心英伟达显卡工程样板图片,引起了广泛关注。这些样板中,最引人注目的是一款搭载了 Ada Lovelace 世代旗舰核心 AD102 的电路板。

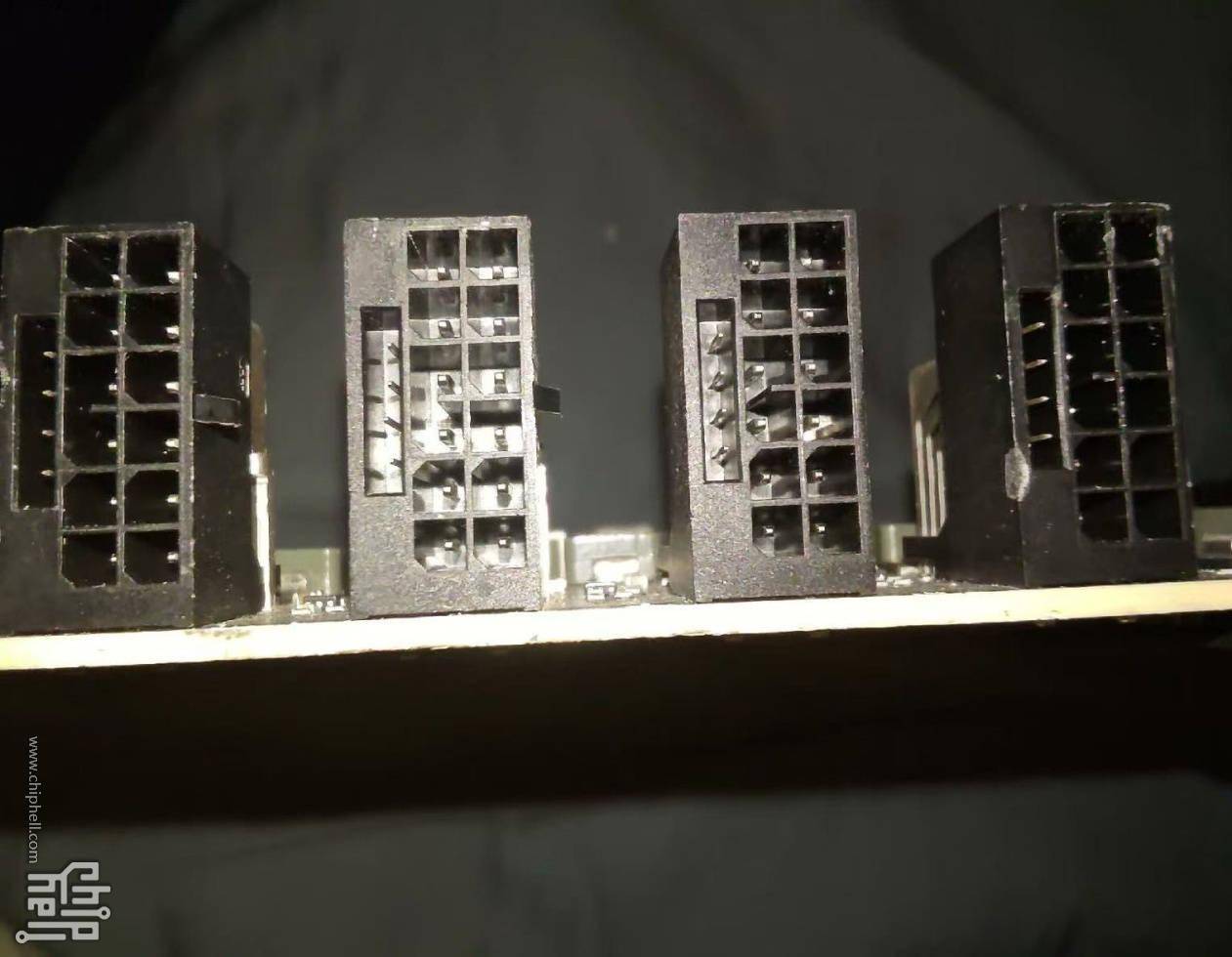

AD102 核心,作为 RTX 4090 等高端显卡的心脏,在这款工程样板上的设计颇为独特。其最为显眼的特点在于,电路板上配备了四组与 PCB 垂直的 12VHPWR 供电接口。这些接口合计能提供高达 2400W 的供电能力,充分满足了英伟达在 AD102 核心上进行各种严苛测试的需求。

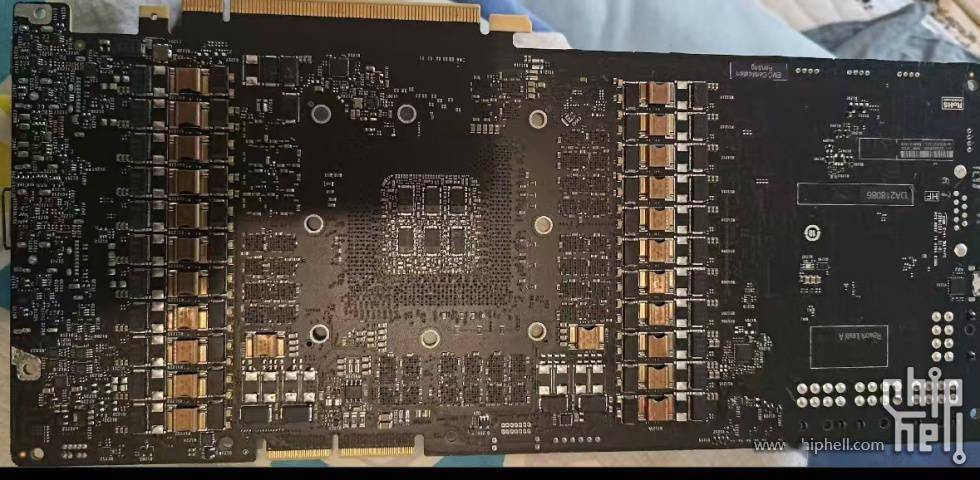

与市面上销售的 RTX 4090 显卡相比,这款工程样板在设计上有着显著的差异。通常情况下,FE 和 AIC 版本的 RTX 4090 显卡,其 PCB 上 GPU 核心周围的固定孔位为四点式。然而,在这款工程样板中,固定孔位却变为了八点式。这一变化导致工程样板的显存位置相较于实际销售的 RTX 4090 显卡更为靠外。

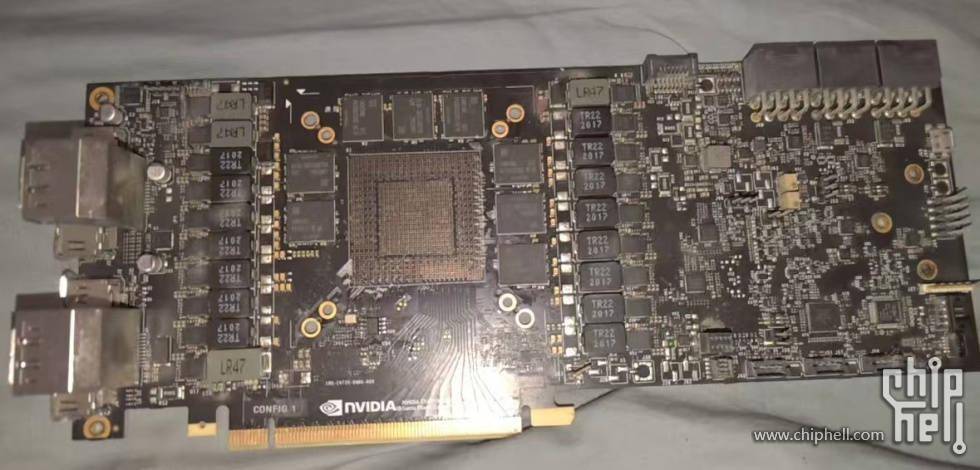

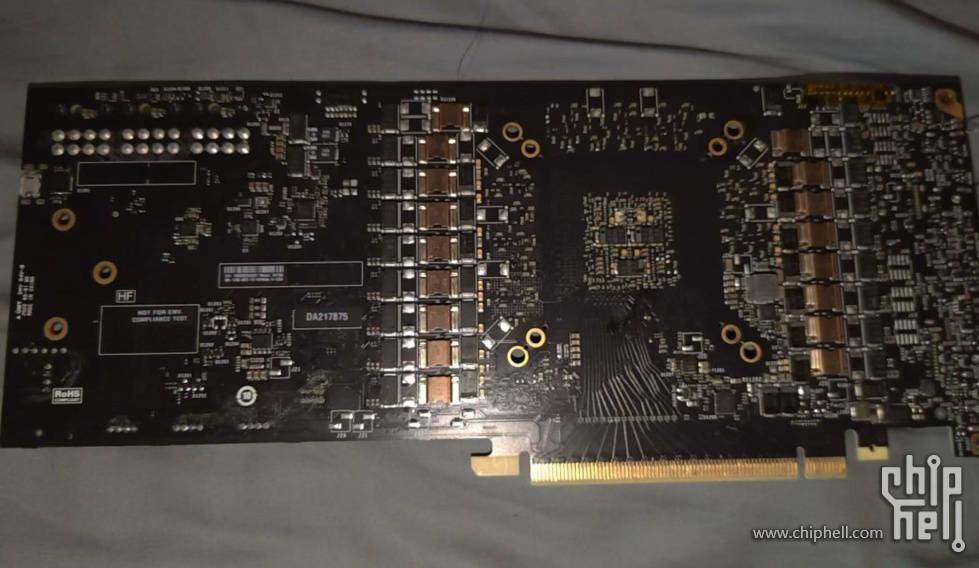

除了 AD102 核心的工程样板外,maxreni 还分享了英伟达 GA102 和 GA104 核心对应的电路板图片。在 Ampere 世代,英伟达首次在高端产品线中引入了 12Pin 显卡供电接口。然而,从这两款工程样板来看,即使是旗舰和中高阶消费级核心,在测试阶段仍采用了多组 8Pin 供电方案。
以 GA102 核心为例,它被用于 RTX 5090、5080 等显卡中。在这款工程样板上,可以清晰地看到四组 8Pin 供电接口,彰显出其强大的供电能力。


而 GA104 核心,作为 RTX 3070、3060 Ti 等显卡的核心,其工程样板上则配备了三组 8Pin 供电接口。这些接口同样展示了英伟达在显卡供电设计上的深厚功底。
